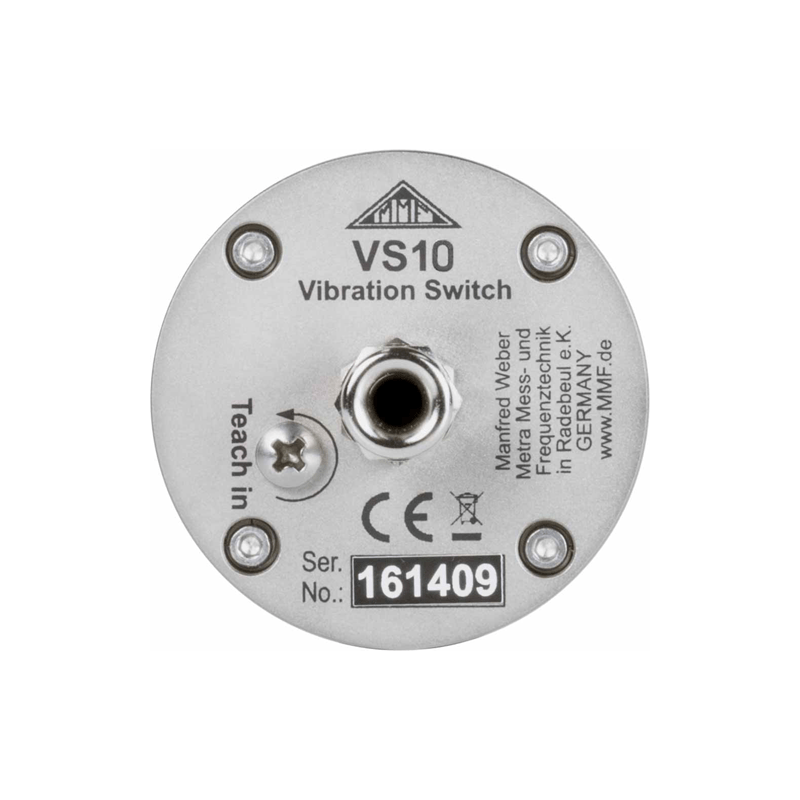

VS10

Schwingungsschalter / Schwingungswächter

  • Schwingungsüberwachung im Zeitbereich
  • Überwachung der Schwinggeschwindigkeit an rotierenden Maschinen nach DIN/ISO 20816-1
  • Überwachung der Schwingungen von Hubkolbenmaschinen nach DIN/ISO 10816-6 (VDI 2063)
  • Überwachung von Pumpen, Kompressoren, Zentrifugen, Ventilatoren und Rührwerken
  • Gefahrenabschaltung oder Alarmierung bei erhöhten Schwingpegeln
  • Qualitätskontrolle in der Produktion
Messgröße

Beschleunigung, Geschwindigkeit
Überwachungsfunktionen

Effektivwert, Spitzenwert
Frequenzanalyse/FFT

–
Messbereich Beschleunigung

0,1 .. 1000 m/s²
Messbereich Geschwindigkeit

0,1 .. 1000 mm/s
Frequenzbereich Beschleunigung

0,1 .. 10 000 Hz, div. Filter
Frequenzbereich Geschwindigkeit

2 .. 1000 Hz
Ausgänge

Relais
Stromversorgung

5 .. 30 V
Anschluss

Federklemmen
Montage

M8-Gewindestutzen
  • Schwingungsschalter VS10
  • 2 Jahre Garantie

Downloads

Ähnliche Produkte

VS10 VS11 VS12
Messgröße Beschleunigung, Geschwindigkeit Beschleunigung, Geschwindigkeit Beschleunigung, Geschwindigkeit
Überwachungsfunktionen Effektivwert, Spitzenwert Effektivwert, Spitzenwert, FFT Effektivwert, Spitzenwert, FFT
Frequenzanalyse/FFT - 360 Punkte 360 Punkte
Messbereich Beschleunigung 0,1 .. 1000 m/s² 0,1 .. 1000 m/s² 0,1 .. 1000 m/s²
Messbereich Geschwindigkeit 0,1 .. 1000 mm/s 0,1 .. 1000 mm/s 0,1 .. 1000 mm/s
Frequenzbereich Beschleunigung 0,1 .. 10 000 Hz, div. Filter 0,1 .. 10 000 Hz, div. Filter 0,1 .. 10 000 Hz, div. Filter
Frequenzbereich Geschwindigkeit 2 .. 1000 Hz 2 .. 1000 Hz 2 .. 1000 Hz
Ausgänge Relais Relais Relais
Stromversorgung 5 .. 30 V 5 .. 30 V 5 .. 30 V
Anschluss Federklemmen Federklemmen Binder 712, 8-polig
Montage M8-Gewindestutzen M8-Gewindestutzen M8-Gewindestutzen
