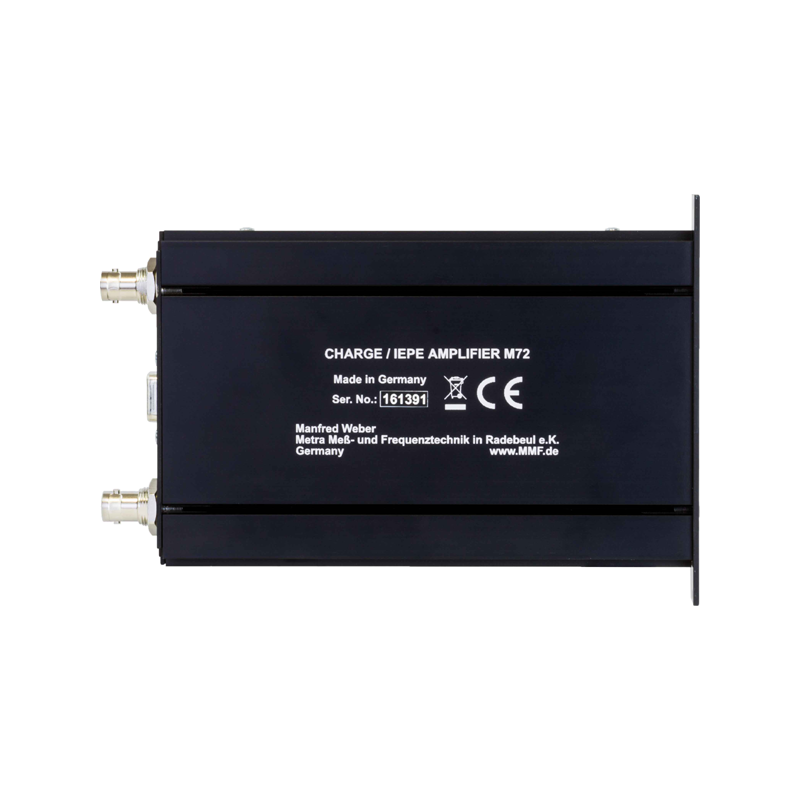

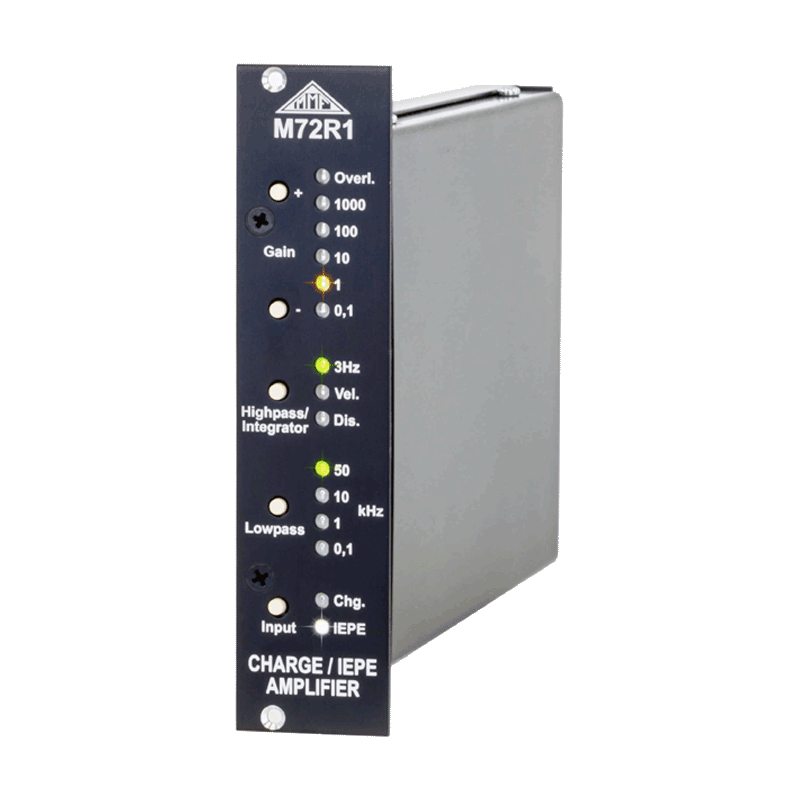

M72R1

Ladungsverstärker/IEPE-Verstärker

  • Für piezoelektrische Sensoren mit Ladungsausgang oder IEPE-Ausgang

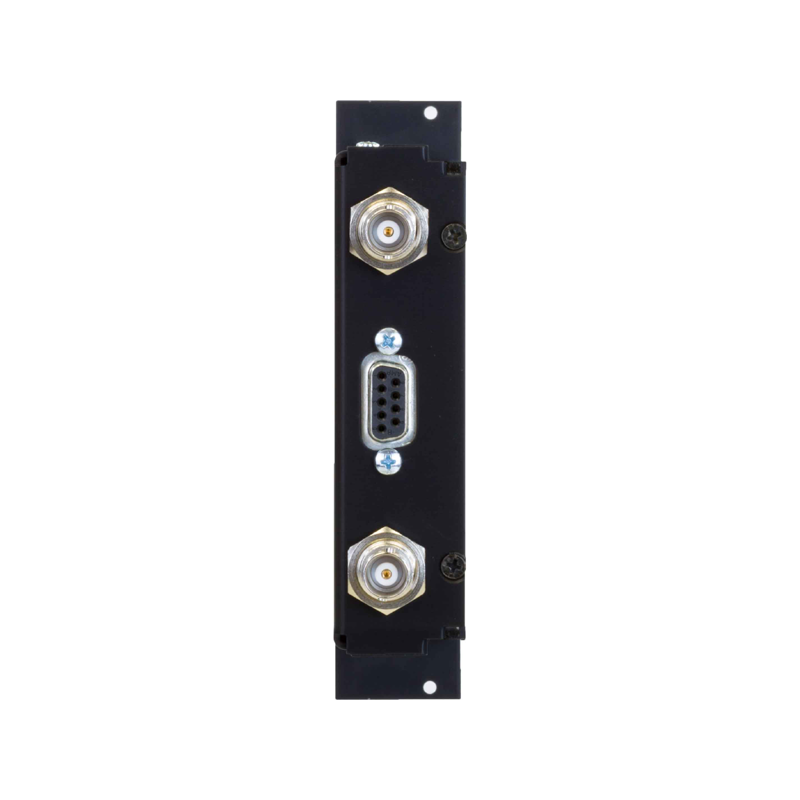

  • Ein- und Ausgänge über BNC-Buchsen auf der Rückseite
  • Verstärkung, Filterung und Integration

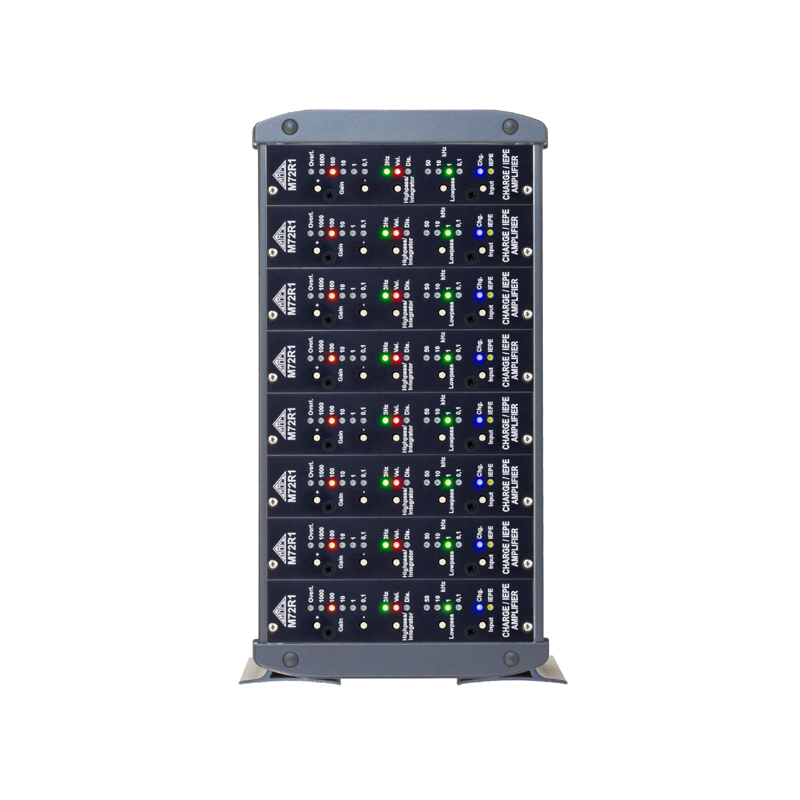

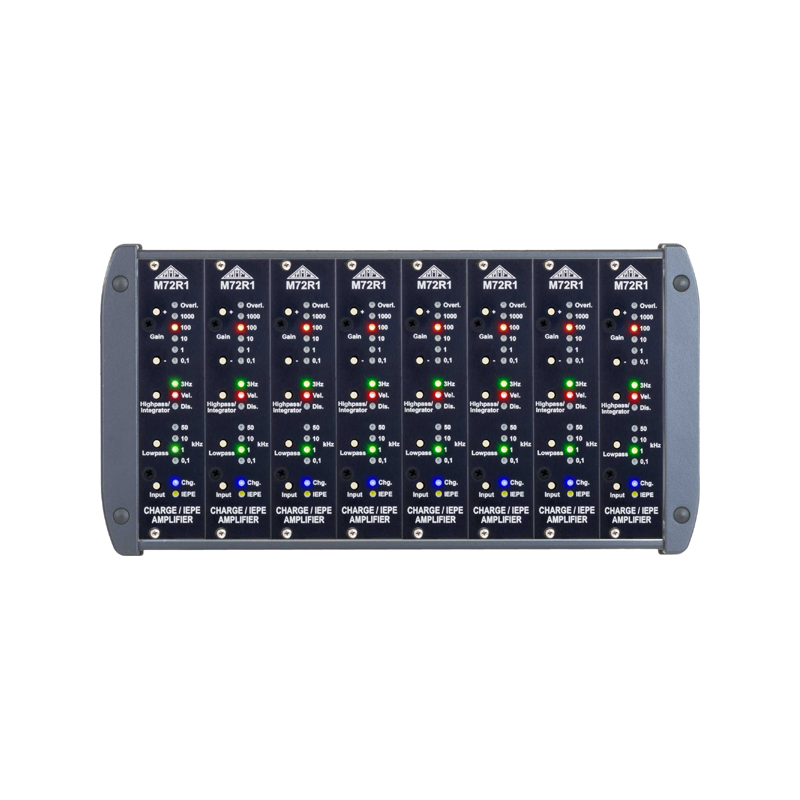

  • Rackeinschub für Modulgehäuse M72R8

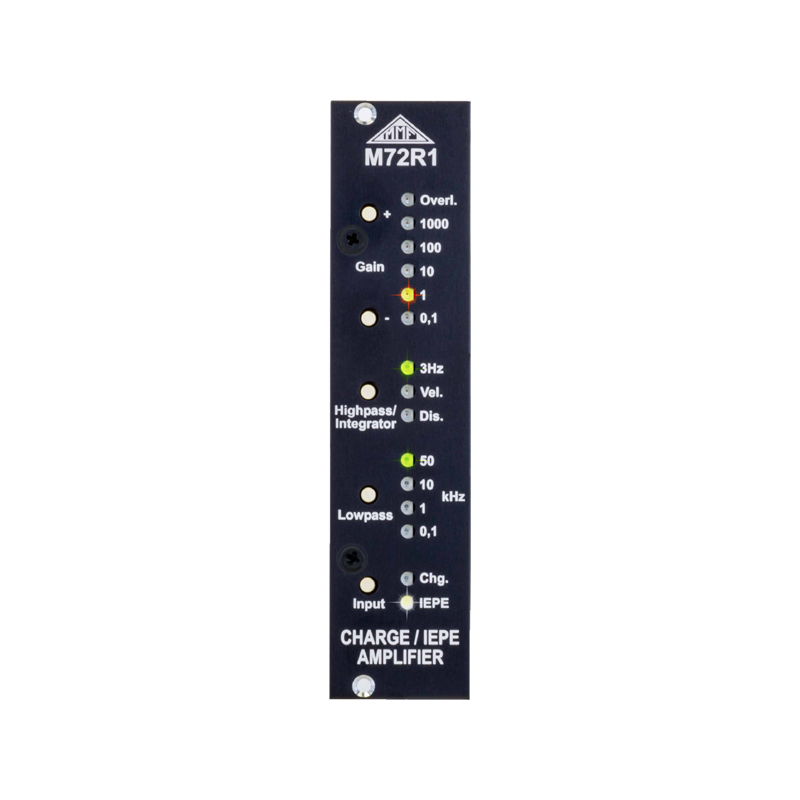

  • Einstellung über frontseitige Tasten und serielle Schnittstelle auf der Rückseite, USB-Schnittstelle mit Rackgehäuse M72R8
  • Ladungsteiler MQ20 / MQ40 als Zubehör für hohe Eingangssignale
Kanalzahl

1
Eingänge

AC-Spannnung, IEPE, Ladung, Ladung+IEPE+AC
Ausgänge

AC
Verstärkung Ladung

0,1 mV/pC, 1 mV/pC, 10 mV/pC, 100 mV/pC, 1000 mV/pC
Verstärkung Spannung

1, 10, 100, 1000
Integratoren

einfach, zweifach
Tiefpassfilter

0,1 kHz, 1 kHz, 10 kHz, 50 kHz
Hochpassfilter

0,1 Hz, 3 Hz
Sensorempfindlichkeit einstellbar

–
  • Messverstärker-Modul M72R1
  • 2 Jahre Garantie

Downloads

Zubehör für dieses Produkt

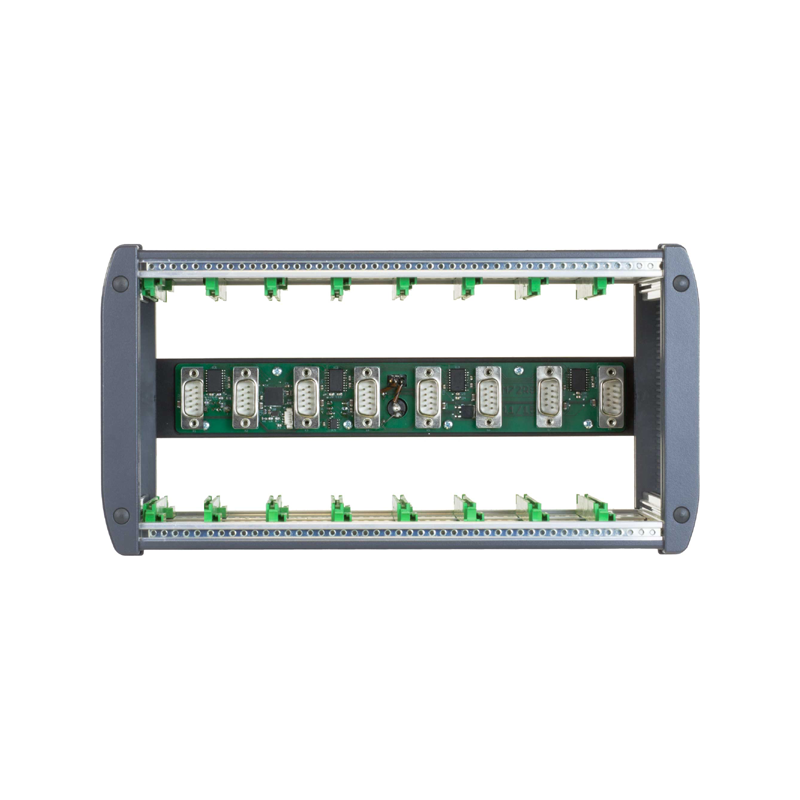

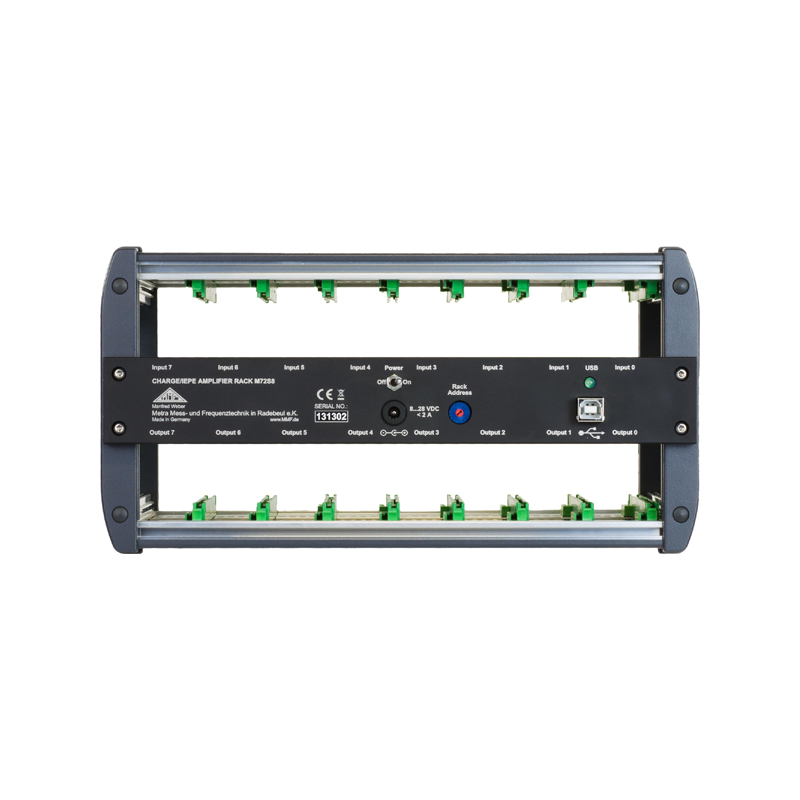

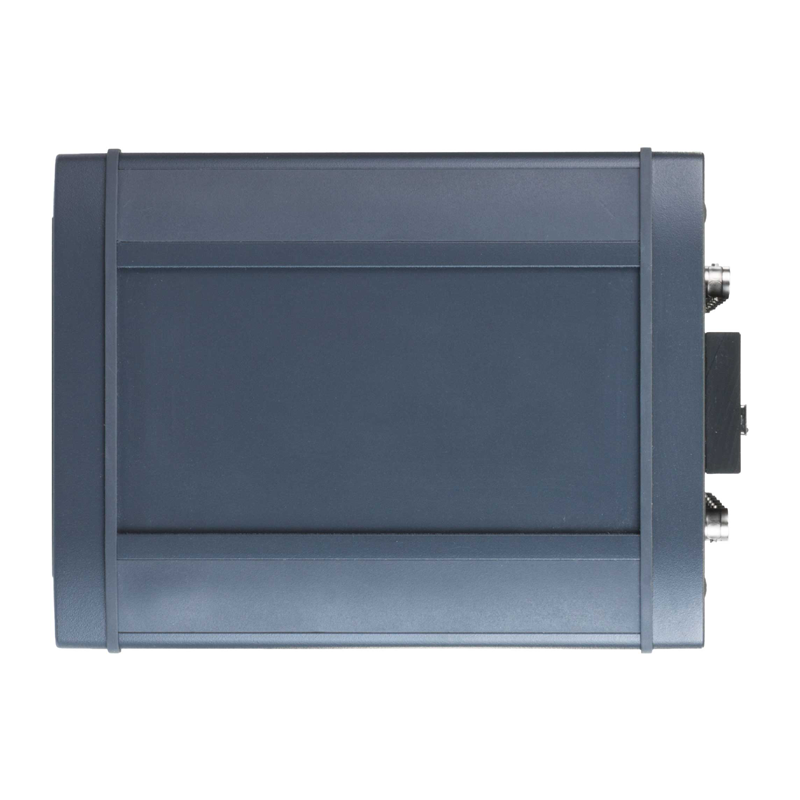

  • M72R8

    8-Kanal-Gehäuse

  • MQ20

    Ladungsteiler -20 dB

  • MQ40

    Ladungsteiler -40 dB

    • Ähnliche Produkte

    M72R1 M72S1 M72A1 M72B1 M72A3 M72B3
    Kanalzahl 1 1 1 1 3 3
    Eingänge AC-Spannnung, IEPE, Ladung, Ladung+IEPE+AC AC-Spannnung, IEPE, Ladung, Ladung+IEPE+AC AC-Spannnung, IEPE, Ladung, Ladung+IEPE+AC AC-Spannnung, IEPE, Ladung, Ladung+IEPE+AC AC-Spannnung, IEPE, Ladung, Ladung+IEPE+AC AC-Spannnung, IEPE, Ladung, Ladung+IEPE+AC
    Ausgänge AC AC AC AC AC AC
    Verstärkung Ladung 0,1 mV/pC, 1 mV/pC, 10 mV/pC, 100 mV/pC, 1000 mV/pC 0,1 mV/pC, 1 mV/pC, 10 mV/pC, 100 mV/pC, 1000 mV/pC 0,1 mV/pC, 1 mV/pC, 10 mV/pC, 100 mV/pC, 1000 mV/pC 0,1 mV/pC, 1 mV/pC, 10 mV/pC, 100 mV/pC, 1000 mV/pC 0,1 mV/pC, 1 mV/pC, 10 mV/pC, 100 mV/pC, 1000 mV/pC 0,1 mV/pC, 1 mV/pC, 10 mV/pC, 100 mV/pC, 1000 mV/pC
    Verstärkung Spannung 1, 10, 100, 1000 1, 10, 100, 1000 1, 10, 100, 1000 1, 10, 100, 1000 1, 10, 100, 1000 1, 10, 100, 1000
    Integratoren einfach, zweifach einfach, zweifach einfach, zweifach einfach, zweifach einfach, zweifach einfach, zweifach
    Tiefpassfilter 0,1 kHz, 1 kHz, 10 kHz, 50 kHz 0,1 kHz, 1 kHz, 10 kHz, 50 kHz 0,1 kHz, 1 kHz, 10 kHz, 50 kHz 0,1 kHz, 1 kHz, 10 kHz, 50 kHz 0,1 kHz, 1 kHz, 10 kHz, 50 kHz 0,1 kHz, 1 kHz, 10 kHz, 50 kHz
    Hochpassfilter 0,1 Hz, 3 Hz 0,1 Hz, 3 Hz 0,1 Hz, 3 Hz 0,1 Hz, 3 Hz 0,1 Hz, 3 Hz 0,1 Hz, 3 Hz
    Sensorempfindlichkeit einstellbar - Schnittstelle, Tasten/Display Tasten/Display - Tasten/Display -
