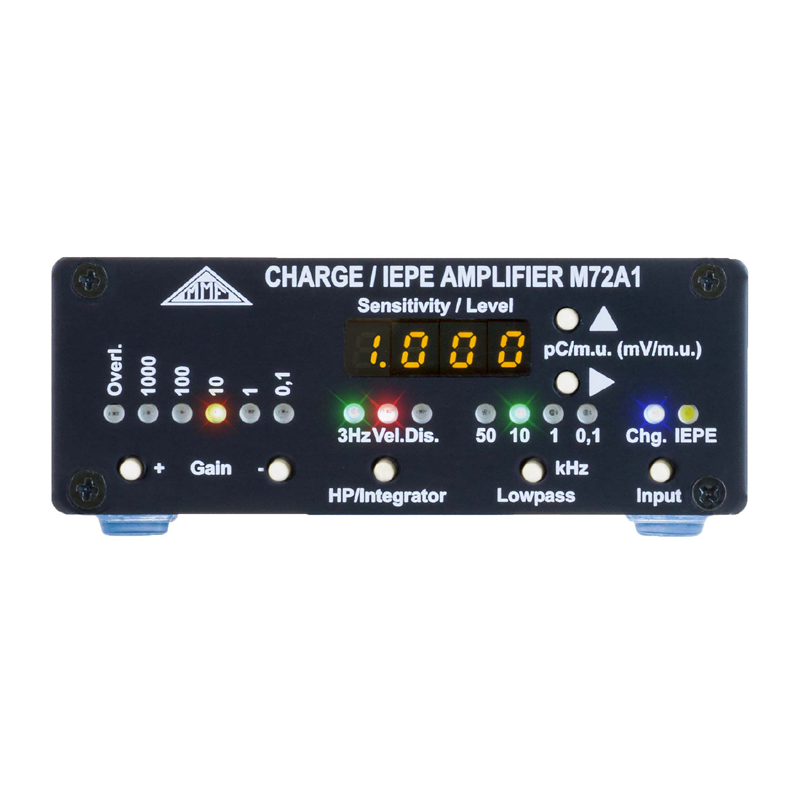

M72A1

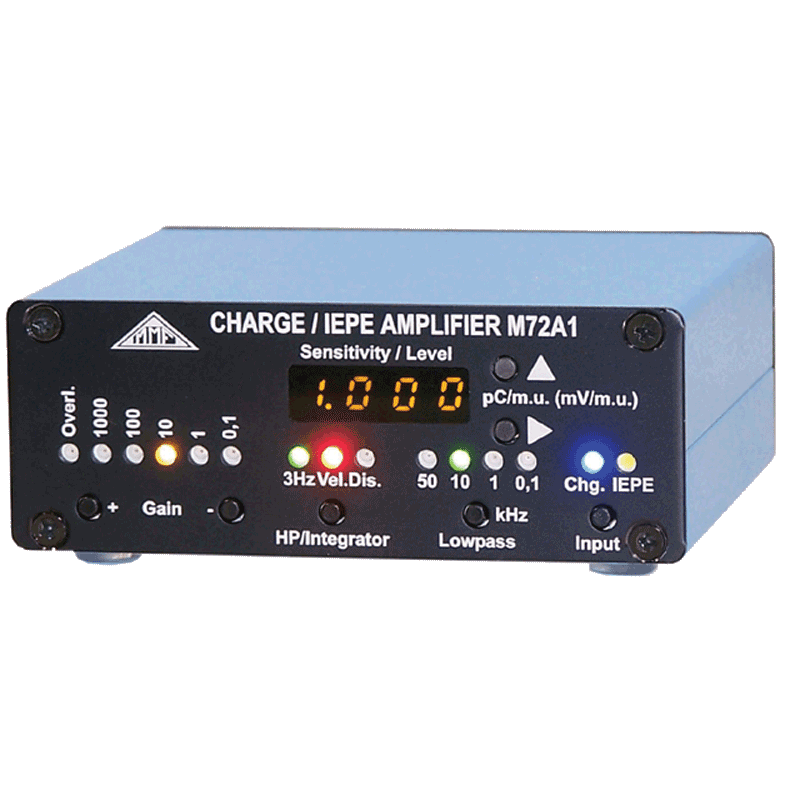

M72A1 – Bild 2

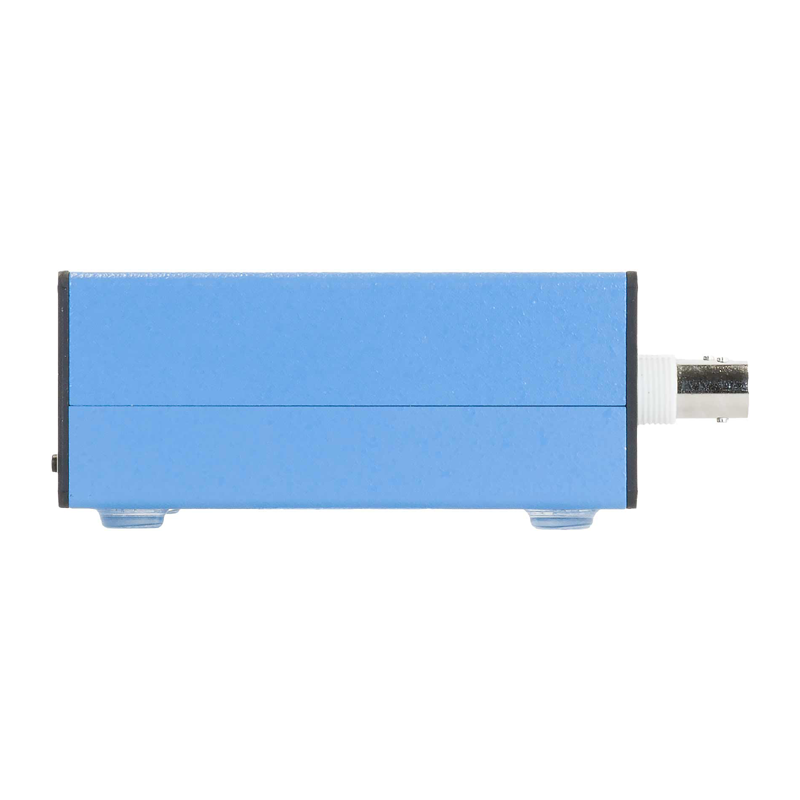

M72A1 – Bild 3
M72A1 – Bild 4

M72A1

Ladungsverstärker/IEPE-Verstärker

Für piezoelektrische Sensoren mit Ladungsausgang oder IEPE-Ausgang

Ein- und Ausgänge über BNC-Buchsen auf der Rückseite

Verstärkung, Filterung und Integration

Einstellung der Sensorempfindlichkeit zur Feinanpassung der Verstärkung

Einstellung über frontseitige Tasten

Ladungsteiler MQ20 / MQ40 als Zubehör für hohe Eingangssignale

Kanalzahl

1
Eingänge

AC-Spannnung, IEPE, Ladung, Ladung+IEPE+AC
Ausgänge

AC
Verstärkung Ladung

0,1 mV/pC, 1 mV/pC, 10 mV/pC, 100 mV/pC, 1000 mV/pC
Verstärkung Spannung

1, 10, 100, 1000
Integratoren

einfach, zweifach
Tiefpassfilter

0,1 kHz, 1 kHz, 10 kHz, 50 kHz
Hochpassfilter

0,1 Hz, 3 Hz
Sensorempfindlichkeit einstellbar

Tasten/Display

Hier ein Beispiel für den Lieferumfang:

Downloads

Zubehör für dieses Produkt

  • MQ20

    Ladungsteiler -20 dB

  • MQ40

    Ladungsteiler -40 dB

    • Ähnliche Produkte

    M72A1 M72B1
    Kanalzahl 1 1
    Eingänge AC-Spannnung, IEPE, Ladung, Ladung+IEPE+AC AC-Spannnung, IEPE, Ladung, Ladung+IEPE+AC
    Ausgänge AC AC
    Verstärkung Ladung 0,1 mV/pC, 1 mV/pC, 10 mV/pC, 100 mV/pC, 1000 mV/pC 0,1 mV/pC, 1 mV/pC, 10 mV/pC, 100 mV/pC, 1000 mV/pC
    Verstärkung Spannung 1, 10, 100, 1000 1, 10, 100, 1000
    Integratoren einfach, zweifach einfach, zweifach
    Tiefpassfilter 0,1 kHz, 1 kHz, 10 kHz, 50 kHz 0,1 kHz, 1 kHz, 10 kHz, 50 kHz
    Hochpassfilter 0,1 Hz, 3 Hz 0,1 Hz, 3 Hz
    Sensorempfindlichkeit einstellbar Tasten/Display -
