M14

Schwingungsüberwachung

Überwachung von Unwuchten nach ISO 10816 / ISO 20816
Überwachung von Lagerschwingungen
Frequenzselektive Überwachung einzelner Schwingfrequenzen mit FFT
Eingang für IEPE-kompatible Sensoren
Über frontseitige USB-Buchse parametrierbar
Effektivwert- oder Spitzenwertüberwachung
Programmierbare Hoch- und Tiefpassfrequenzen
Pegelanzeige mit LEDs an der Frontseite
Relaisausgänge für Warnung und Alarm mit programmierbarer Ansprechschwelle und Verzögerung
Isolierter 4 .. 20 mA-Stromschleifenausgang

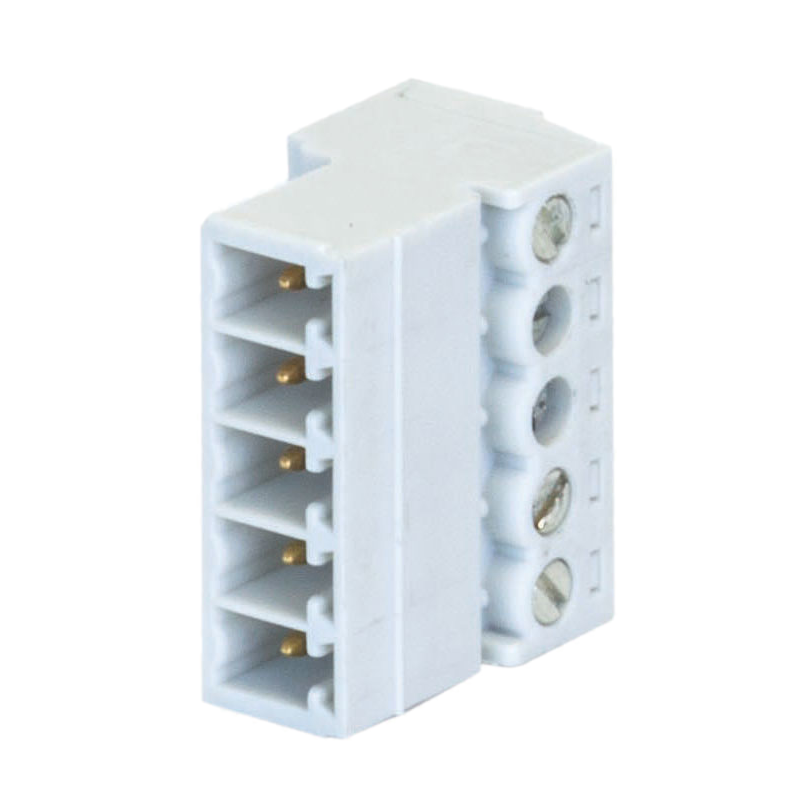

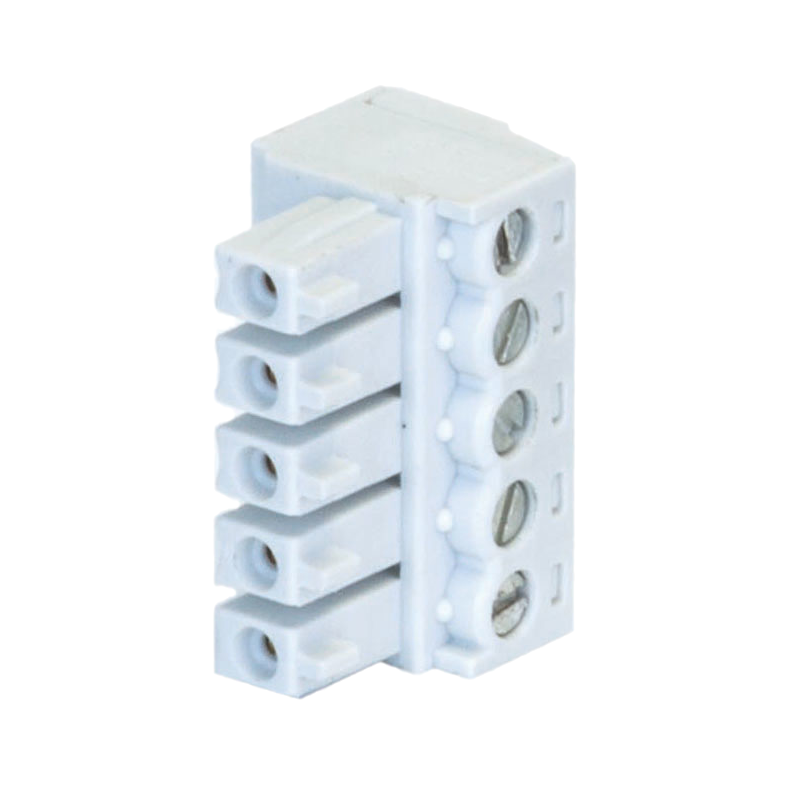

RS-485-DIN-Schienen-Bussteckverbindung mit MODBUS RTU zum Parametrieren und Messen
Anreihbar auf 35 mm-DIN-Schiene

Eingänge	AC-Spannnung, IEPE, IEPE+AC
Ausgänge	4 .. 20 mA, AC, Relais
Überwachungsfunktionen	Effektivwert, Spitzenwert, FFT
Messgröße	Beschleunigung, Geschwindigkeit
Frequenzbereich Beschleunigung	0,3 .. 10 000 Hz, div. Filter
Frequenzbereich Geschwindigkeit	2 .. 1000 Hz, div. Filter
Frequenzbereich Weg	–
Hochpassfilter	5 Hz, 20 Hz, 200 Hz, 10 Hz, 50 Hz, 100 Hz, 500 Hz, 1000 Hz
Tiefpassfilter	0,1 kHz, 0,2 kHz, 0,5 kHz, 1 kHz, 2 kHz, 5 kHz, 10 kHz
Sensorempfindlichkeit einstellbar	Schnittstelle
Stromversorgung	8 .. 30 V
Anschluss	Federklemmen
Montage	DIN-Schiene (35 mm)

Ähnliche Produkte

	M14	M12
Eingänge	AC-Spannnung, IEPE, IEPE+AC	AC-Spannnung, IEPE, IEPE+AC
Ausgänge	4 .. 20 mA, AC, Relais	4 .. 20 mA, AC, DC Effektivwert, DC Spitze-Spitze, Relais
Überwachungsfunktionen	Effektivwert, Spitzenwert, FFT	Effektivwert, Spitze-Spitze-Wert
Messgröße	Beschleunigung, Geschwindigkeit	Beschleunigung, Geschwindigkeit, Weg
Frequenzbereich Beschleunigung	0,3 .. 10 000 Hz, div. Filter	1 .. 50 000 Hz, div. Filter
Frequenzbereich Geschwindigkeit	2 .. 1000 Hz, div. Filter	3 .. 1000 Hz, div. Filter
Frequenzbereich Weg	-	3 .. 200 Hz, div. Filter
Hochpassfilter	5 Hz, 20 Hz, 200 Hz, 10 Hz, 50 Hz, 100 Hz, 500 Hz, 1000 Hz	Steckmodul FB3
Tiefpassfilter	0,1 kHz, 0,2 kHz, 0,5 kHz, 1 kHz, 2 kHz, 5 kHz, 10 kHz	Steckmodul FB2
Sensorempfindlichkeit einstellbar	Schnittstelle	Potentiometer
Stromversorgung	8 .. 30 V	12 .. 28 V
Anschluss	Federklemmen	Schraubklemmen
Montage	DIN-Schiene (35 mm)	DIN-Schiene (35 mm)
