M12
M12 – Bild 2

M12

Schwingungsüberwachung

  • Überwachung von Unwuchten nach ISO 10816 / ISO 20816
  • Überwachung von Lagerschwingungen
  • Eingang für IEPE-kompatible Sensoren

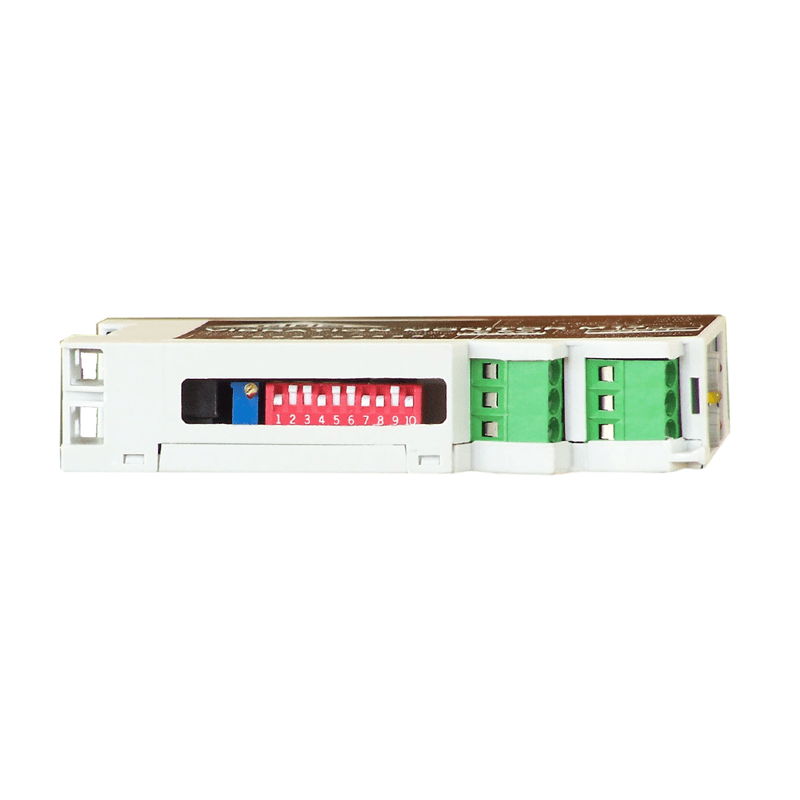

  • Mess-/Überwachungsgröße über DIP-Schalter wählbar
  • Steckmodule für Hoch- und Tiefpassfilter
  • Effektivwert- oder Spitzenwertüberwachung
  • Pegelanzeige mit LEDs an der Frontseite
  • Relaisausgang mit einstellbarer Ansprechschwelle und Verzögerung
  • Isolierter 4 .. 20 mA-Stromschleifenausgang
  • Gleichspannungsausgänge für Effektiv- und Spitzenwert
  • Wechselspannungsausgang gefiltert oder ungefiltert
  • Anreihbar auf 35 mm-DIN-Schiene



Eingänge

AC-Spannnung, IEPE, IEPE+AC
Ausgänge

4 .. 20 mA, AC, DC Effektivwert, DC Spitze-Spitze, Relais
Überwachungsfunktionen

Effektivwert, Spitze-Spitze-Wert
Messgröße

Beschleunigung, Geschwindigkeit, Weg
Frequenzbereich Beschleunigung

1 .. 50 000 Hz, div. Filter
Frequenzbereich Geschwindigkeit

3 .. 1000 Hz, div. Filter
Frequenzbereich Weg

3 .. 200 Hz, div. Filter
Hochpassfilter

Steckmodul FB3
Tiefpassfilter

Steckmodul FB2
Sensorempfindlichkeit einstellbar

Potentiometer
Stromversorgung

12 .. 28 V
Anschluss

Schraubklemmen
Montage

DIN-Schiene (35 mm)
  • Messverstärker-Module M12
  • 2 Jahre Garantie

ZUR BEACHTUNG:

Zum Betrieb ist ein Tiefpass-Filtermodul der Serie FB2 erforderlich (separat bestellt). Ein Hochpassmodul der Serie FB3 ist optional bestellbar.

Downloads

Zubehör für dieses Produkt

  • FB2

    Tiefpassfilter-Steckmodule

  • FB3

    Hochpassfilter-Steckmodule

  • M12DIS

    Anzeige für 4 .. 20 mA

    • Ähnliche Produkte

    M12 M14
    Eingänge AC-Spannnung, IEPE, IEPE+AC AC-Spannnung, IEPE, IEPE+AC
    Ausgänge 4 .. 20 mA, AC, DC Effektivwert, DC Spitze-Spitze, Relais 4 .. 20 mA, AC, Relais
    Überwachungsfunktionen Effektivwert, Spitze-Spitze-Wert Effektivwert, Spitzenwert, FFT
    Messgröße Beschleunigung, Geschwindigkeit, Weg Beschleunigung, Geschwindigkeit
    Frequenzbereich Beschleunigung 1 .. 50 000 Hz, div. Filter 0,3 .. 10 000 Hz, div. Filter
    Frequenzbereich Geschwindigkeit 3 .. 1000 Hz, div. Filter 2 .. 1000 Hz, div. Filter
    Frequenzbereich Weg 3 .. 200 Hz, div. Filter -
    Hochpassfilter Steckmodul FB3 5 Hz, 20 Hz, 200 Hz, 10 Hz, 50 Hz, 100 Hz, 500 Hz, 1000 Hz
    Tiefpassfilter Steckmodul FB2 0,1 kHz, 0,2 kHz, 0,5 kHz, 1 kHz, 2 kHz, 5 kHz, 10 kHz
    Sensorempfindlichkeit einstellbar Potentiometer Schnittstelle
    Stromversorgung 12 .. 28 V 8 .. 30 V
    Anschluss Schraubklemmen Federklemmen
    Montage DIN-Schiene (35 mm) DIN-Schiene (35 mm)
