Tastspitzen-Beschleunigungssensor
Der Tastspitzensensor KST94 wurde speziell für die automatisierte Schwingungsprüfung in der Massenproduktion entwickelt. Dank der beweglich gelagerten Tastspitze kann der Sensor pneumatisch oder motorisch mit einer definierten Anpresskraft an den Prüfling angekoppelt werden.
Das Sensorsystem ist in der Linearführung schwingungsisoliert gelagert, um Führungseinflüsse zu entkoppeln. Daraus resultiert ein determinierter Frequenzgang, der eine Frequenzanalyse über den Resonanzbereich hinaus bis 10 kHz gestattet.
Der KST94 zeichnet sich zudem durch eine hohe Lebensdauer von über 10 Millionen Testzyklen aus.
Eine einfache und zuverlässige Kalibrierung des Sensors ist mit dem Schwingungskalibriersystem VC120 in Kombination mit dem Kalibrieradapter KST94-CA möglich.
IEPE
uniaxial
120 g
100 mV/g
200 m/s²
UNF 10-32, axial
0 .. 80 °C
5,5 mm
9 N
Low-Noise-Kabel UNF 10-32/ BNC; 1,5 m
Low-Noise-Kabel UNF 10-32/ UNF 10-32; 1,5 m
Low-Noise-Kabel UNF 10-32/ BNC; 10 m
Low-Noise-Kabel UNF 10-32/ BNC; 5 m
Adapter UNF 10-32 (wbl.) auf BNC (mnl.)

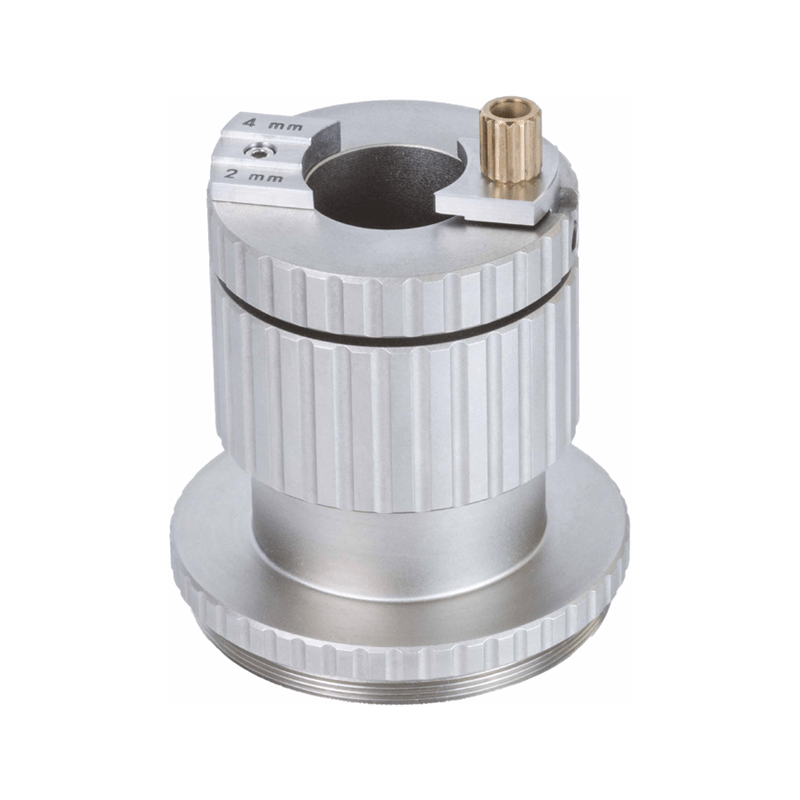

Kalibrieradapter für KST94
Schwingungsüberwachung
IEPE-Versorgungsmodul
