KS93

Miniatur-Beschleunigungsaufnehmer

Dieser piezoelektrische Schwingungsaufnehmer eignet sich für leichte Messobjekte und für Anwendungen, bei denen es auf kleine Sensorabmessungen ankommt.

Ein weiterer Vorteil ist die hohe obere Grenzfrequenz.

Aufgrund des extrem rauscharmen piezoelektrischen Messprinzips lassen sich gleichermaßen hohe Beschleunigungen und, in Verbindung mit einem entsprechenden Verstärker, sehr geringe Beschleunigungen erfassen.

Der KS93 hat einen Ladungsausgang und eignet sich daher zur Messung hoher Beschleunigungen.



Ausgang

Ladung
Kanalzahl

uniaxial
Masse

2,7 g
Empfindlichkeit

5 pC/g
Messbereich

60000 m/s²
Obere Grenzfrequenz (3 dB)

25 kHz
Anschluss

M3-Buchse, radial
Montage

M3-Innengewinde
Arbeitstemperaturbereich

-20 .. 150 °C

KS93 : ohne Zubehör

  • Sensor mit Kalibrierdatenblatt
  • 2 Jahre Garantie
  • Etui

KS93 /01: mit Zubehöretui

  • Sensor mit Kalibrierdatenblatt
  • 009-SUB-BNC-1,5: Low-Noise-Kabel; 1,5 m; 120 °C; Ø2,1
  • 021: Gewindestift; M3 x 6
  • 002: Klebewachs
  • 106: Isolierflansch; 2 x M3; Ø12; 110 °C
  • 129: Klebe-Isolierflansch; M3; Ø12; 110 °C
  • 108: Seltenerd-Haftmagnet; M3; Ø10; 120 °C
  • 2 Jahre Garantie
  • Etui



ZUR BEACHTUNG:

Kalibrierdatenblätter sind keine akkreditierten Berichte und somit nicht von EA MLA (EA Multilateral Agreement) abgedeckt!

Downloads

Zubehör für dieses Produkt

  • 002

    Klebewachs

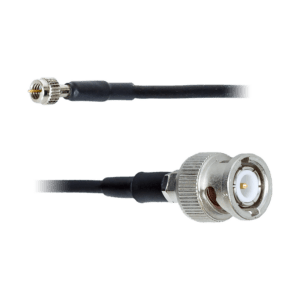

  • 009-SUB-BNC-1,5

    Low-Noise-Kabel Subminiatur / BNC; 1,5 m

  • 009-SUB-UNF-1,5

    Low-Noise-Kabel Subminiatur / UNF 10-32; 1,5 m

  • 009/T-SUB-UNF-1,5

    Hochtemperatur-Low-Noise-Kabel Subminiatur / UNF 10-32; 1,5 m

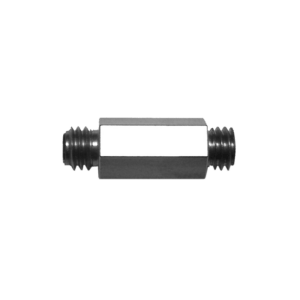

  • 016

    Verbindungskupplung 2 x UNF 10-32

  • 017

    Adapter UNF 10-32 (wbl.) auf BNC (mnl.)

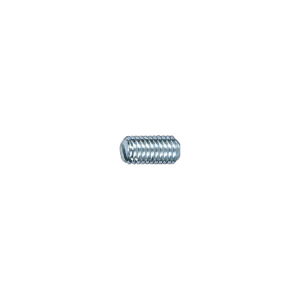

  • 021

    Stiftschraube M3

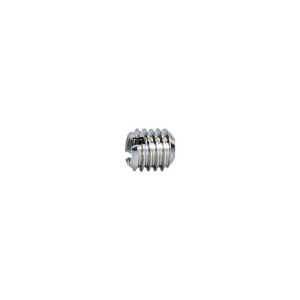

  • 022

    Gewindeadapter M3 (innen) / M5 (außen)

  • 025

    Adapter UNF 10-32 auf TNC

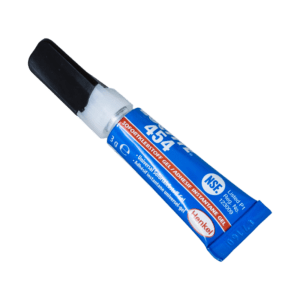

  • 038

    Sofortkleber

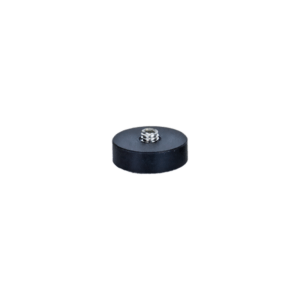

  • 106

    Isolierflansch 2 x M3 (außen)

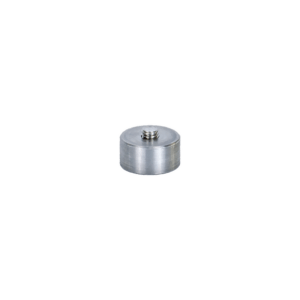

  • 108

    Seltenerd-Haftmagnet, klein, M3 (außen)

  • 117

    Adapter UNF 10-32 auf BNC

  • 129

    Klebepad, isolierend, klein M3 (außen)

  • 130

    Triaxial-Montagewürfel 3 x M3

  • IEPE100

    Ladungs-Vorverstärker

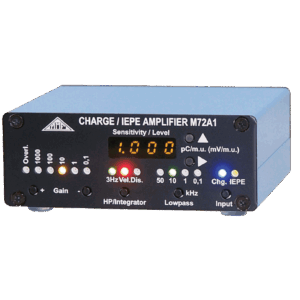

  • M72A1

    Ladungsverstärker/IEPE-Verstärker
